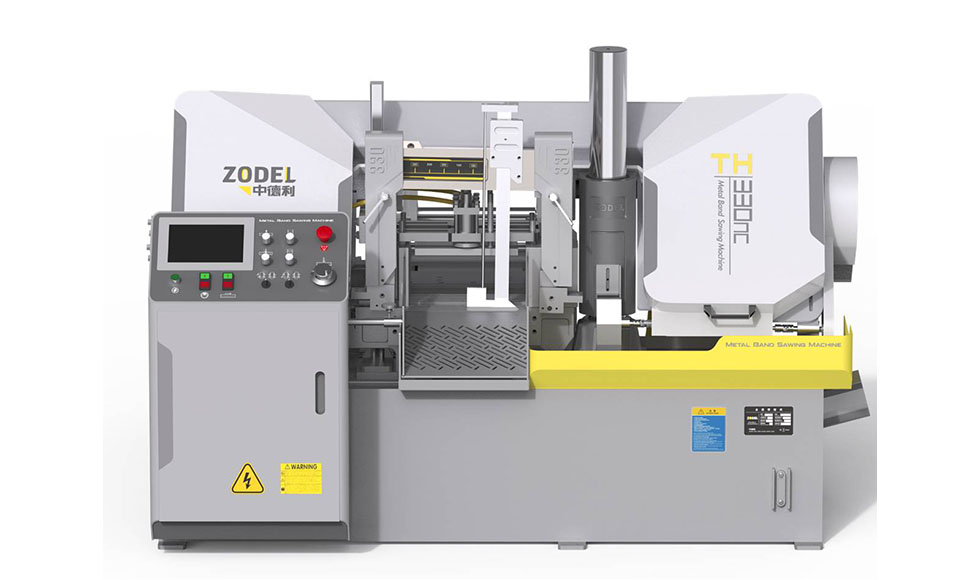

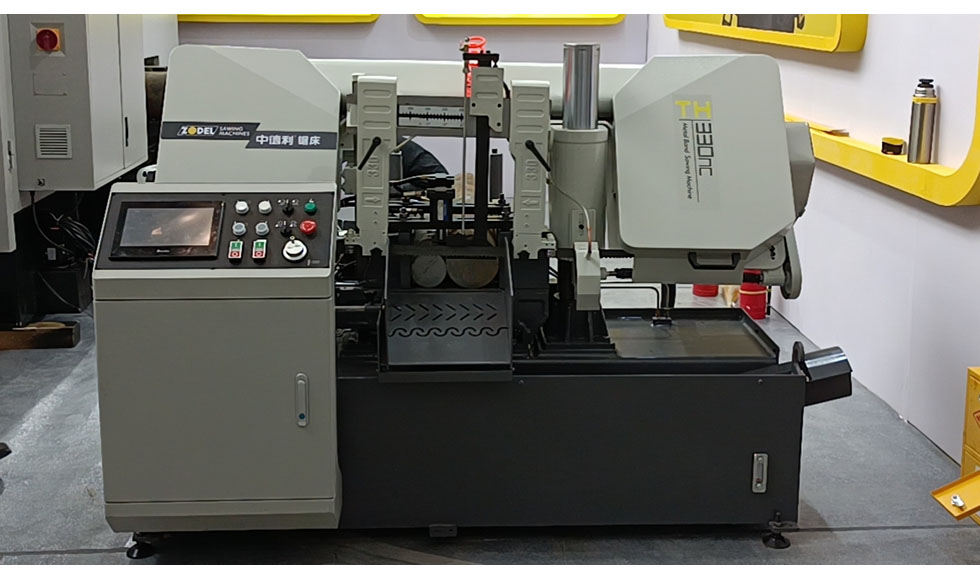

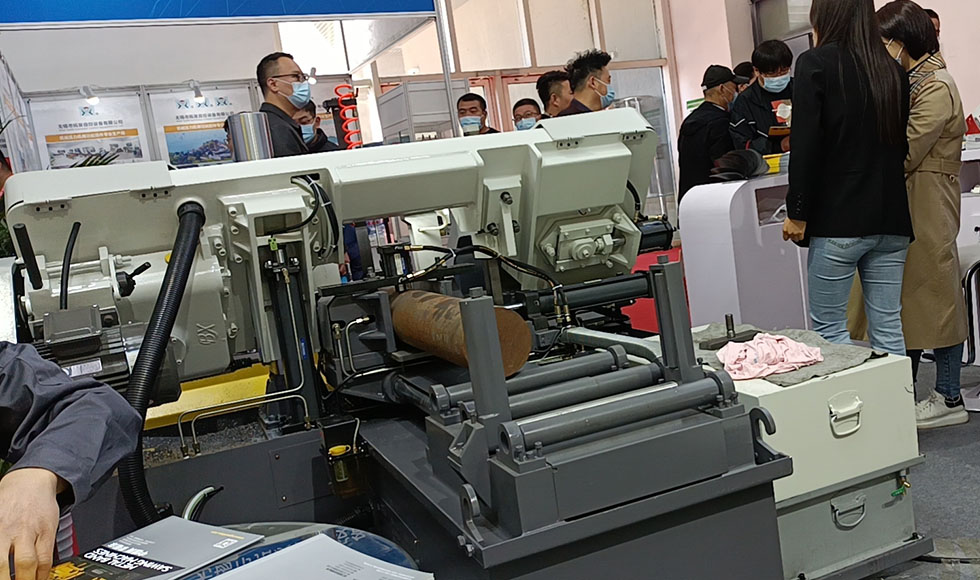

设备概述
本机床为双圆立柱结构，是以双金属带锯条锯切金属材料的设备，使用了PLC可编程序电气控制系统，并且加入了创新性智能锯切系统，可根据选择的材料，系统自动完成调整锯切速度、锯条线速度等锯切参数。机床的工作动作通过PLC显示屏操作，并可通过显示屏进行自动控制与手动控制的切换。机床的工件送料采用液压缸送料，高精度磁栅尺定位，具有送料精度高的优点。
它具有结构紧凑、美观大方、锯切速度快、精度高、锯缝窄、噪声小等优点。是替代圆盘锯、弓锯床的新型高效节能产品。广泛适用于机电、冶金、汽车、桥梁、船舶等行业锯切各种黑色、有色金属材料，特别适用于长型材的自动锯切。
二、主要技术参数
最大锯切规格： 圆料φ330 mm
方料330×330
带锯条规格： 34×1.1×4115 mm
主电机功率： 4 kw
锯带线速度： 15~100 m/min（变频调速）
进给速度： 液压可调
液压电机功率： 0.75kW
冷却泵功率： 0.06 kW
锯带冷却方式： 乳化液循环冷却
工件夹紧方式： 液压水平夹紧
锯带张紧方式： 液压张紧
液压箱容积： 55 L
水箱容积： 90 L
排屑方式： 自动排屑
重复送料精度： ±0.15mm
送料行程 0～500 mm
工作台面承重： 1 t
电源电压： 380V 50Hz
机床控制电压： 24V DC
锯断面垂直度： 0.2/100mm
机床外形尺寸： 2190（W）×2180（L）×1400（H）mm
机床重量： 约 1750kg
机床的各部分组成及功能描述
yle="font-size:18px;">根据各部分用途，机床分为以下几个部分：主传动部分、锯带张紧机构、夹紧机构、锯架、送料定尺机构、冷却系统、液压系统、润滑系统、电气系统等组成。
1.主传动部分：本机床主传动系统采用蜗轮减速机配变频电机，输出扭矩稳定，噪声小，通过变频器调节可以获得多种带锯条线速度。
2.锯带张紧机构：锯带的张紧采用液压张紧，操作开关集成在液压缸上，方便操作使用。通过液压缸带动从动轮在张紧座中移动，从而将锯条张紧。在锯架上装有断带保护装置，在锯条断裂或卡死时，设备将自动停机，保证操作人员安全和设备的完整性。
3.夹紧机构：工件的夹紧分为前钳夹紧和送料夹紧两部分，前虎钳采用了短料头结构，较普通数控锯床料头缩短一半以上。液压缸水平夹紧，固定虎钳一侧装有微动油缸，在送料或退料时张开，确保虎钳和工件不接触，从而提高了送料精度。设有上压紧装置，不仅防止了工件在夹紧时的上移问题，更可为同时锯切多根材料提供了方便。

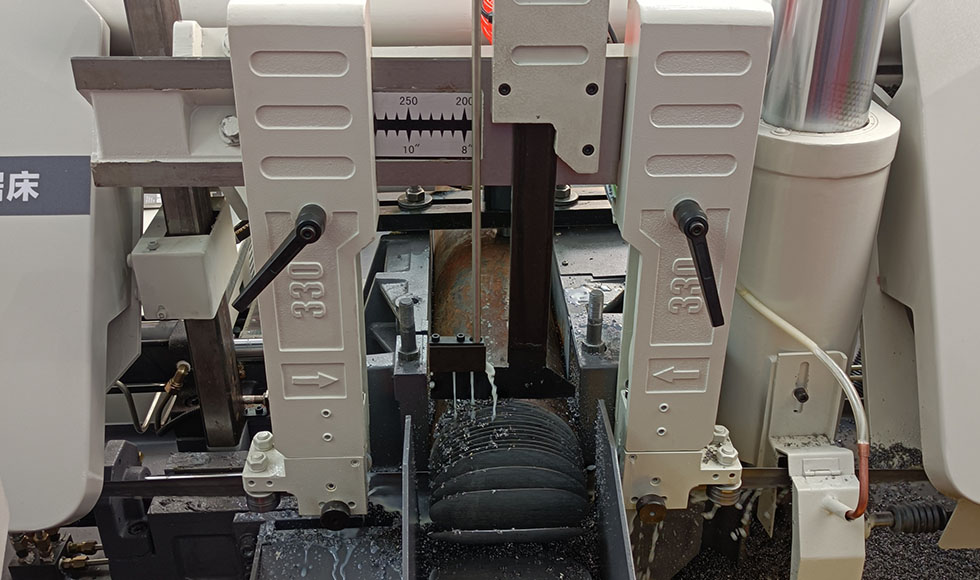

4.锯架：锯架是一个弓形结构，分为左、右锯架盒、横梁，锯架板采用优质钢板，通过合理的加强筋组焊而成，振动时效后将焊接应力重新分布和消除，从而保证了锯架的稳定性。主动轮、张紧轮、左右导向装置均安装在锯架上，机床工作时，锯轮逆时针转动。
5.导向装置：本机床的导向分为活动导向臂和固定导向臂，活动导向臂的位置可手动调整。导向座顶部及侧面均采用硬质合金，另设有预导向装置，以确保导向的稳定性，延长锯条的使用寿命。在导向燕尾上装有快进转换装置，具有自动快进转工进的功能提高了工作效率。
6.送料定尺机构：为实现机床的自动送料，设计一自动送料装置，送料虎钳采用液压夹紧，送料虎钳的移动采用液压缸推动，单次送料最大行程为500mm，送料长度通过磁栅尺确定，送料长度可以直接在面板上设定，方便工人操作。在送料虎钳上设有无料检测，具有无料自动停机功能。

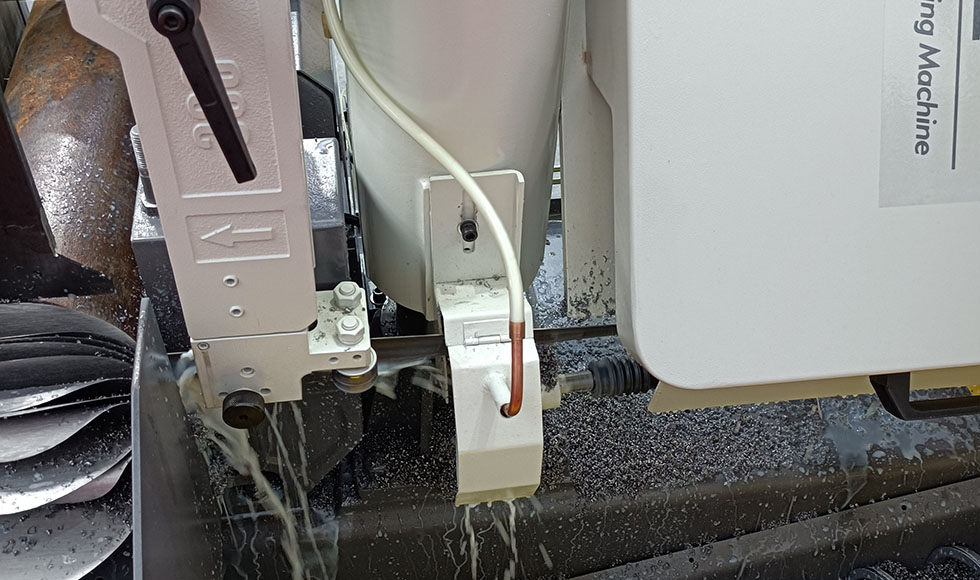

7.冷却、排屑系统：为提高锯条的使用寿命和锯切精度，本机床设计了冷却系统，在两个导向位置分别设置冷却点。冷却液自动回收，循环使用。在机床右导向头后装有一个动力清屑轮，可及时排出粘在锯齿上锯屑，保证了锯切的平稳性和锯条的使用寿命。装有自动排屑系统，及时排出锯屑，集中处理。
8.液压系统：本机床设计一液压站负责机床及整条生产线的液压动作所有阀类元件均安装在集成块上通过电气系统控制各电磁阀的动作，实现机床及生产线的工作。液压站主要由1个油箱、1个液压电机、1个油泵、1个调速阀、1个溢流阀、多个电磁阀等组成。
9.润滑系统：为使机床工作正常，机床应定时对相应部位添加润滑油，主要润滑部位和润滑周期如下：
蜗轮箱：用齿轮油润滑，一年更换一次；
导柱：用机油润滑，每个月在机油杯中加油；
送料滑轨：用机油润滑，每班用油枪在油咀孔中加油。
10.电气系统：机床采用单独操纵柜，所有操作均为触摸屏实现，采用PLC可编程控制器控制各动作，并且采用了最新型的智能锯切系统，可根据选择的材料，系统自动完成调整锯切速度、锯条线速度等锯切参数；在锯切过程中自动调整最佳锯切速度，有效提高锯切效率（较一般数控锯床效率提高150%）。电气的操作分为手动和自动二种方式，手动主要用于机床的调整及料头料尾的锯切，当料头锯切后，转为自动方式，可以实现棒料的单循环自动锯切。并装有无料检测功能，无料自动停机。各电气动作之间设有互锁，保证机床操作的安全。根据电气安全标准，所有电气元件均安装在电气柜中，电气柜具有开门断电功能，操作箱中的元器件均为24V DC。具有成套低压电器3C认证，电器设备安全符合国家、国际标准。机床具有过载保护及断带安全保护装置。
